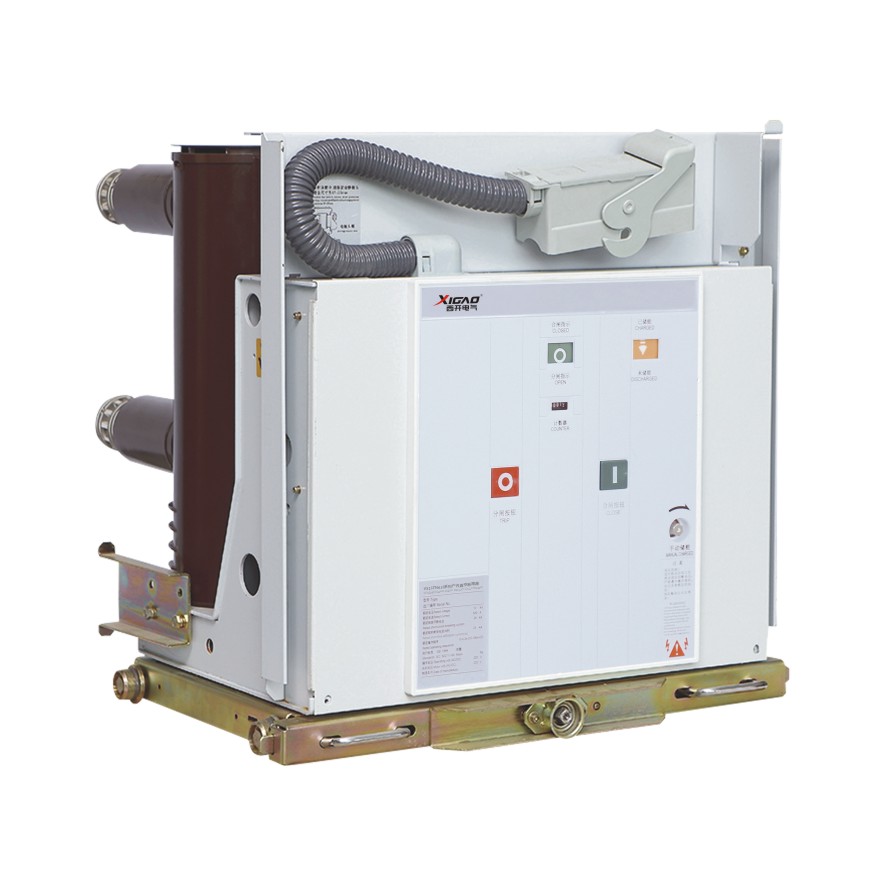

VS1(ZN63-12)型户内高压真空断路器适用于三相交流50Hz, 额定电压为7.2kV-24kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供 工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12(GZS1)等中置手车式开关柜，也可配于XGN固定式开关柜。 VS1(ZN63A-12)型户内高压真空断路器符合国家标准GB1984 《交流高压断路器》、JB/T3855 《3.6～40.5kV户内交流高压真空断路器》和IEC60056 《高压交流断路器》标准。满足DVr403 《10-35kV户内高压真空断路器订货技术条件》。
技术参数
VS1(ZN63)技术参数 |
|
|
|
|
|
|
|
额定电压 | kV |
| 12 |
|
| 24 | |
额定短路开断电流4秒 | kA | 20/25 | 31.5 | 40 | 20/25 |
| 31.5 |
|
|
| 630 125 | 1250 1600 |
|
| 1250 1600 |
|
| 630 | 1600 2000 |
| 630 |
|
|
额定电流 | A | 1250 | 2500 3150 | 2000 2500 | 1250 |
| 2000 2500 |
|
|
| 4000 | 3150 4000 |
|
| 3150 4000 |
额定频率 | Hz |
|
| 50/60 |
|
|
|
额定短时工频耐受电压 50Hz 1min | kV |
| 45 |
|
| 65 | |
额定雷电冲击耐受电压1.2/50μs | kV |
| 75 |
|
| 125 | |
额定峰值耐受电流 | kA Peak. | 63 | 80 | 100 | 50/63 |
| 80 |
额定短路关合电流 | kA | 63 | 80 | 100 | 50/63 |
| 80 |
操作顺序 | times/h |
| 0-0.3s-CO-180s-CO |
|
| ||
机械寿命 | cycles |
|
| 10000 |
|
| |
外形尺寸图
