AB-3S户外高压快速永磁断路器(重合器)采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电 压为12kV，24kV，40.5kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关， 可有效完成分、合负荷电流和短路电流。
技术参数
AB-3S 技术参数 |
|
|
|
|
额定电压 | kV | 12 | 24 | 40.5 |
额定频率 | Hz | 50 | 50 | 50/60 |
额定电流 | A | 630 | 630 | 1250/1600 |
额定短路开断电流 | kA | 20 | 25 | 25/31.5 |
额定峰值耐受电流(峰值) | KA | 50 | 63 | 63 |
额定短时耐受电流 | kA | 20 | 25 | 63/80 |
额定短路关合电流(峰值) | kA | 50 | 63 | 63/80 |
机械寿命 | 次 Times | 10000 | 10000 | 10000 |
额定短路开断电流开断次数 | 次 Times | ≥30 | ≥30 | 30 |
工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 | 52;65/79 | 80 95/95 |
雷电冲击耐受电压(峰值)相间、对地/断口 | kV | 75/85 | 125/145 | 185 |
二次回路1min工频耐压 | kV | 2 | 2 | 2 |

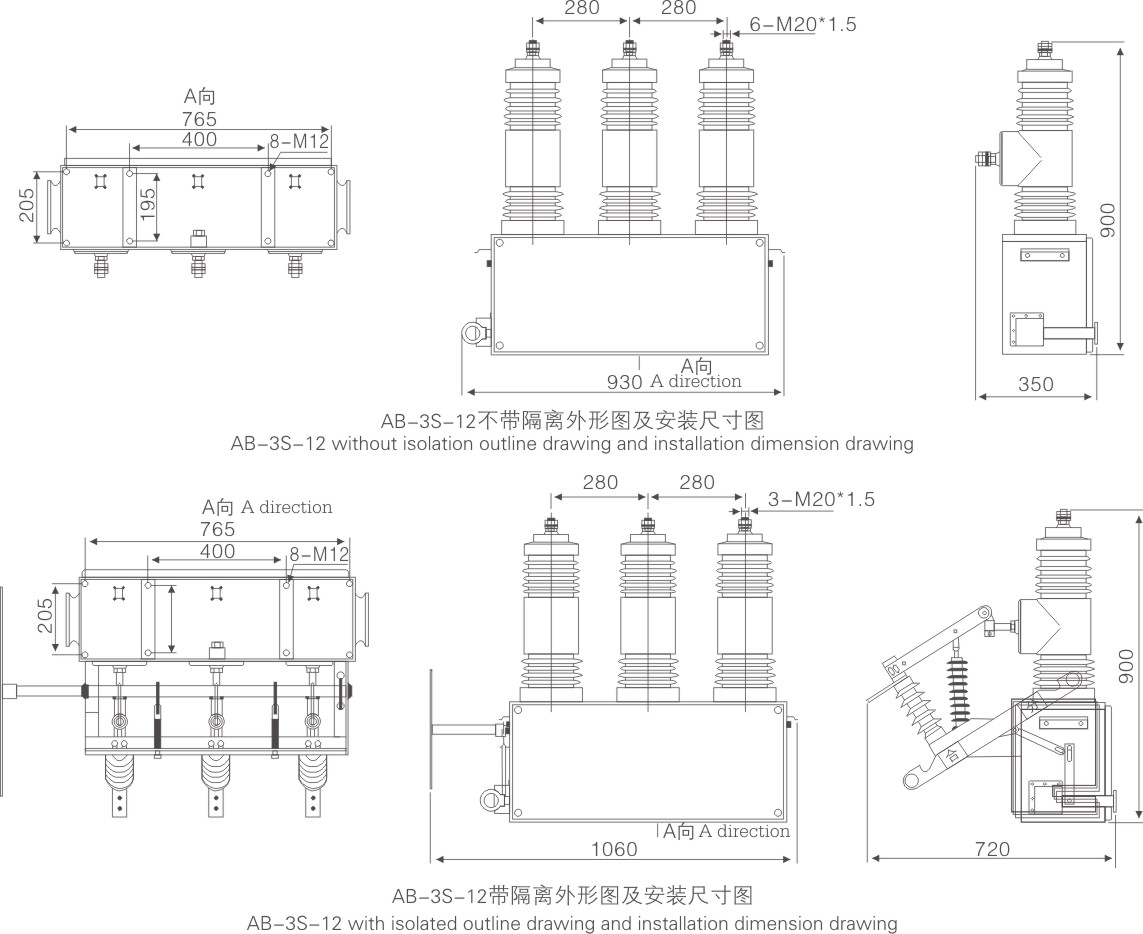

外形尺寸图
