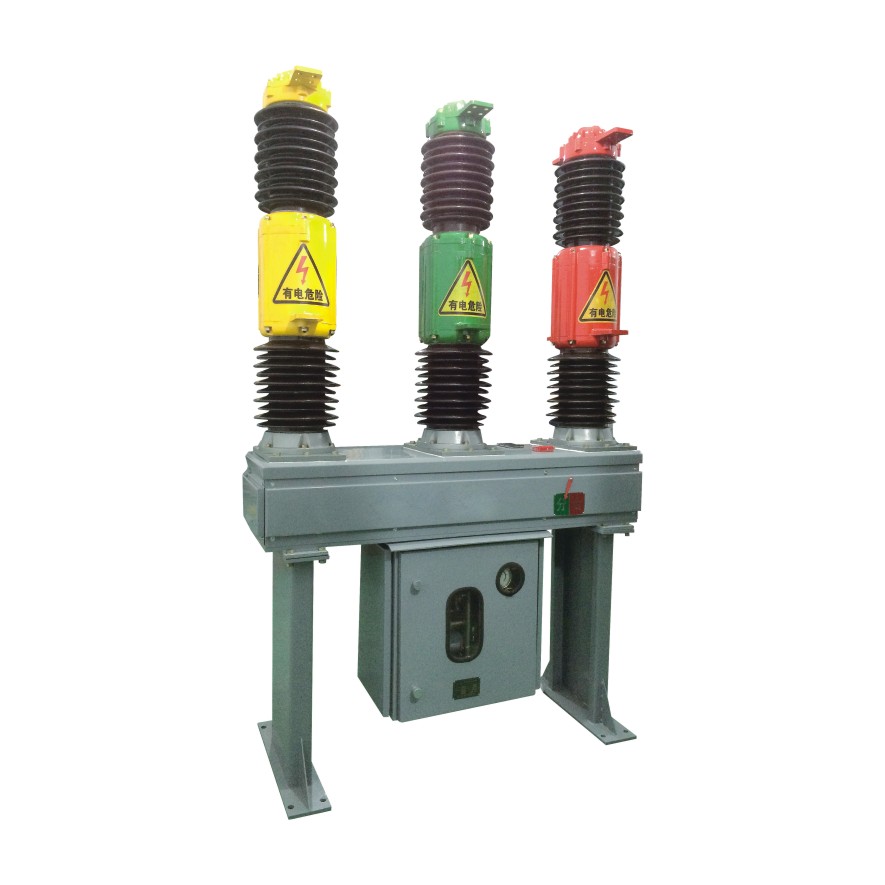

LW38-40.5户外高压交流六氟化硫断路器

LW38-40.5户外交流高压六氟化硫断路器(以下简称“断路器")，为三相交流50Hz、额定电压40.5kV的户外高压配电开关设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。断路器以SF6气体为灭弧和绝缘介质，户外安装，采用高架型瓷柱式结构。断路器符合GB 1984-2014《高压交流断路器》、DL/T 402-2016《高压交流断路器》和JB/T 9694-2008《高压交流六氟化硫断路器》等技术标准。

产品参数

使用环境条件

1、海拔：不超过1000m，如海拔高于1000m，则额定绝缘水平应进行相应修正;

2、环境温度：上限+45℃，下限-40℃，最大日温差25K；

3、湿度：日相对湿度平均值≤95％，月相对湿度平均值≤90％；

4、太阳辐射强度：≥0.1W/cm2；

5、风速：34m/s；

6、风压：700Pa；

7、污秽等级：e级；

8、覆冰厚度：≤10mm；

9、耐受地震能力：水平加速度0.3g，垂直加速度0.2g。

主要优特点

1、采用SF6气体灭弧和绝缘，绝缘性能优异；

2、结构简单，不检修周期长；

3、开断能力强，机械寿命长；

4、既或内置，也可外置电流互感器，计量精度高；

5、内置智能型湿温度控制器，以保证断路器在高寒地区安全可靠运行；

6、对壳体进行了整体密封设计改进，有效防止沙尘暴等恶劣天气给断路器带来的不良影响。

技术参数

LW38-40.5技术参数
额定频率		Hz	50
额定电压		kV	40.5
额定电流		A	1250、1600、2000
额定短路开断电流		kA	31.5
额定短路关合电流		kA	80
额定短时耐受电流		kA	31.5
额定峰值耐受电流		kA	80
额定失步开断电流		kA	10
额定短路持续时间		S	4
额定短路开断电流开断次数		次 Times	1 0
	相间、对地(干试)	kV/min	95/1
额定短时工频耐受电压
	断口(干试)	kV/min	118/1
	相间、对地(湿试)	kV/min	80/1
	辅助回路对地	kV/min	2/1
额定雷电冲击耐受电压	相间、对地	kV	185
	断口	kV	215
额定操作电压及辅助回路额定电压		V	AC220、DC220
主回路电阻	额定电流1600A及以下	μΩ	≤90
	额定电流大于1600A	ms	≤40
合闸时间	交流电压下	ms	≤100
	直流电压下	ms	55~100
分闸时间	交流电压下	ms	≤60
	直流电压下	ms	30~65

			续上表
LW38-40.5技术参数
合-分时间		ms	≥120(运行状态) ≥120 (Operating state)
分-合时间		ms	≤50
全开断时间		ms	≤78
额定操作顺序		ms	O-0.3S-CO-180s-CO
动触头行程		mm	96±2.5
触头开距		mm	60±1.5
合闸缓冲行程		mm	10±2
相间分闸同期性		ms	≤3
相间合闸同期性		ms	≤3
相间距		mm	725
SF6年漏气率		%	≤0.5
SF6气体水份含量(ppm,20℃时表压)	交接验收值	V/V	≤150
	运行值	V/V	≤300
SF6气体额定压力(20℃时表压)		Mpa	0.45
SF6气体补气压力(20℃时表压)		Mpa	0.42
SF6气体闭锁压力(20℃时表压)		Mpa	0.4
机械寿命		次 Times	6000
Sf6气体重量		kg	5
重量	带CT	kg	800
重量	不带CT	kg	1000

订货须知

1、请注明产品名称、型号；

2、请注明额定电压、额定电流及额定短路开断电流；

3、请注明操动机构及辅助(控制)回路额定工作电压；

4、请注明电流互感器的数量、安装方式(内置或外置)、变比、准确级次及额定容量；

5、请注明其它特殊要求，如高寒型、安装支架及辅助接点数量等；

6、请注明订货数量及交货时间。
